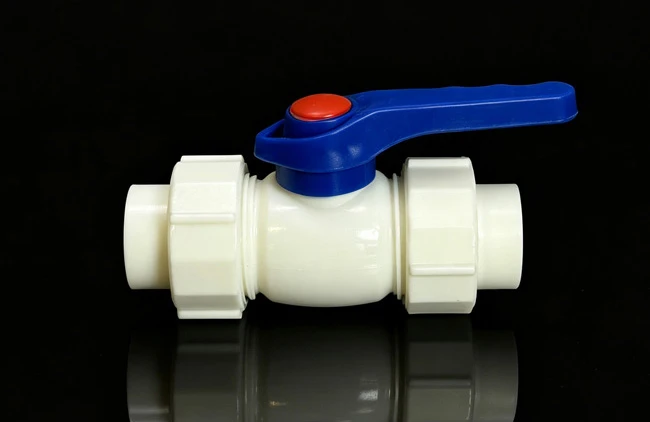

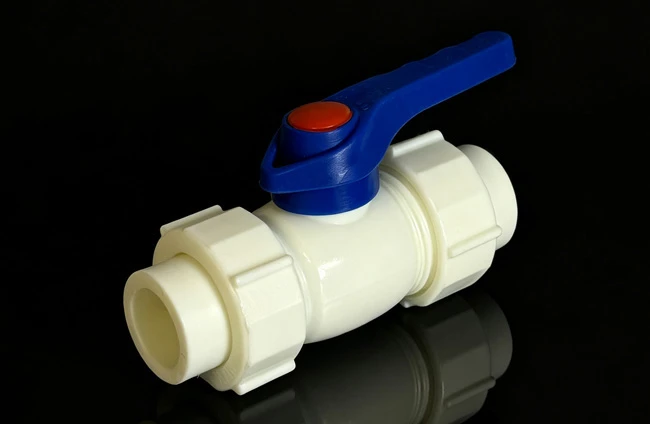

Завдяки перевагам заміни-з-перерізання труб, подвійний кульовий кран із PPR став стандартним компонентом для-вимкнення в житлових та інженерних системах водопостачання. Проте не-стандартне встановлення та невідповідне випробування тиском часто призводять до витоку з’єднання, пошкодження серцевини клапана та поломки перемикача, скорочуючи термін служби клапана. Тільки дотримуючись стандартних процедур і вимог щодо приймання, можна повністю реалізувати зручність і надійність ущільнення подвійної патрубкової конструкції.
I. Підготовка та перевірка перед-встановленням
1. Специфікація та візуальний огляд
Переконайтеся, що номінальний діаметр і номінальний тиск відповідають трубопроводу; переконайтеся, що на корпусі клапана та накидних гайках немає тріщин і деформацій, рукоятка працює без залипання, а ущільнювальні компоненти повністю встановлені та розташовані на одному рівні у своїх пазах.
2. Підготовка труб і інструменту
Очистіть трубу від піску, піску та сміття, щоб запобігти потраплянню домішок у корпус клапана та подряпин на ущільнювальній поверхні сердечника клапана. Підготуйте інструмент для зварювання, труборіз і розвідний ключ із відповідними специфікаціями та відкалібруйте інструмент для зварювання відповідно до стандартного діапазону 260 градусів ± 10 градусів.
3. Підтвердження місця встановлення
Надайте перевагу легкодоступному та зручному для подальшого обслуговування місці, де ручка встановлена горизонтально за замовчуванням. Уникайте місць, схильних до стоячої води, прямих сонячних променів і сильних ударів, і залишайте достатній простір для складання та розбирання гайки.
II. Стандартна процедура встановлення
1. Попереднє з’єднання Fusion Socket
Послідовно насуньте накидні гайки та муфту PPR на трубу, завершіть з’єднання муфти та труби згідно зі стандартною процедурою, переконайтеся, що глибина вставлення не менша за мінімальну глибину гнізда, указану для відповідного діаметру труби, і дайте безперешкодно охолонути до повного встановлення. Під час охолодження не крутіть трубу з силою.
2. Корпус клапана в зборі
Очистіть ущільнювальні поверхні на обох кінцях корпусу клапана та переконайтеся, що ущільнювальні кільця встановлені без зміщення. Вирівняйте корпус клапана з гніздами з обох боків і затягніть накидні гайки з обох кінців рівномірно та по черзі, щоб уникнути нерівномірного навантаження, яке може розколоти корпус.
3. Попереднє-тестування функції перемикача
Попрацюйте рукояткою 3–5 разів після складання, перемикаючи серцевину клапана між повністю відкритим і повністю закритим положеннями, не перевіряючи напів-відкритий стан, щоб підтвердити плавну роботу та чітку зупинку під кутом 90 градусів без застрягання чи ослаблення. Після перевірки залиште серцевину клапана в повністю відкритому положенні, перш ніж приступити до перевірки тиску системи.
III. Випробування тиском води та приймальні характеристики
1. Випробування індивідуального тиску клапана
Окремий клапан уже пройшов випробування на міцність корпусу на заводі відповідно до GB/T 13927, при цьому серцевина клапана була в частково відкритому положенні, а випробувальний тиск був встановлений на рівні 1,1 номінального тиску.
2. Стандарт випробування тиском системних трубопроводів
Для трубопроводів холодної води випробувальний тиск в 1,5 рази перевищує робочий тиск і не менше 0,6 МПа; для трубопроводів гарячої води - 1,5 робочого тиску і не менше 1,0 МПа. Випробувальний тиск не повинен перевищувати в 1,5 рази номінальний тиск клапана, а примусове підвищення тиску при закритому клапані суворо заборонено.
3. Вимоги до положення сердечника клапана
Під час випробування тиском системи серцевину клапана подвійного кульового крана PPR слід розташувати в повністю відкритому положенні, щоб забезпечити безперервний потік води через трубопровід і запобігти локальному підвищенню тиску, яке може пошкодити ущільнювальні компоненти.
4. Стабілізація тиску та критерії прийнятності
Після підвищення тиску до заданого рівня стабілізуйте його протягом 30 хвилин при падінні тиску не більше 0,05 МПа. У той же час переконайтеся, що з’єднання, область штока клапана та поверхня корпусу клапана не мають витоку або деформації. Виконання обох критеріїв є кваліфікаційним іспитом.
5. Після-тестове лікування
Після кваліфікованого випробування повільно скиньте будь-який залишковий тиск із трубопроводу та промийте його водою; промийте ще раз після перевірки, щоб переконатися, що сміття не залишилося. Для прихованих робіт зберігайте записи про випробування тиском і фотодокументацію, а потім приступайте до подальших робіт, таких як ущільнення щілин або встановлення стелі, лише після підтвердження, що все в порядку.
IV. Поширені проблеми встановлення та запобігання
1. Витік з’єднання
Зазвичай викликано нерівномірним зусиллям затягування гайок або зміщенням ущільнювальних компонентів. Профілактика: затягуйте гайки рівномірно та по черзі, перевіряйте, щоб ущільнювальні кільця прилягали до своїх посадочних місць перед установкою, не використовуйте деформовані або застарілі ущільнювальні компоненти.
2. Неповне зрощення гнізда
Зазвичай це викликано недостатнім часом нагрівання або занадто низькими температурами. Профілактика: суворо контролювати температуру та тривалість плавлення; під час роботи при температурі нижче 5 градусів відрегулюйте відповідно до технологічної картки виробника матеріалу та за необхідності підвищте налаштування інструмента для зварювання.
3. Розтріскування корпусу клапана
Зазвичай це спричинено надмірною односторонньою-силою або примусовим виправленням кута труби. Профілактика: ніколи не використовуйте шахрайську планку для затягування гайок; якщо трубопровід неправильно вирівняний, спочатку відрегулюйте положення труби і не намагайтеся вирівняти корпус клапана.
4. Засмічення сердечника клапана сміттям
Зазвичай виникає через те, що труби не очищаються або не промиваються після тестування. Профілактика: промийте внутрішню частину трубопроводу водою перед установкою, а після випробування тиском повністю відкрийте клапан, щоб ще раз промити трубопровод перед його офіційним введенням в експлуатацію.
